1. מבוא: אתגרים מרכזיים בשסתומי סולנואיד מיניאטוריים
1.1 שסתומי סולנואיד ואקום מיניאטוריים: הבסיס לבקרה מדויקת
שסתומי סולנואיד ואקום מיניאטוריים ממלאים תפקיד קריטי ביישומים תעשייתיים ומדעיים מודרניים. הם מספקים שליטה מדויקת על גזים ונוזלים במכשירים כגון מאווררים ניידים, מנתחי דם, משאבות מיקרו-נוזליות ומערכות מעבדה אוטומטיות. העיצוב הקומפקטי שלהם דורש אמינות גבוהה, צריכת חשמל נמוכה והפעלת שסתומים מהירה ומדויקת.

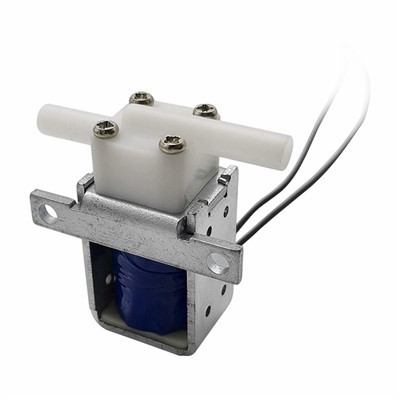

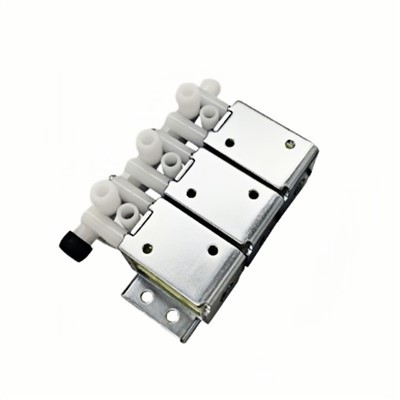

להתייחסות למוצר ומפרטים-בעולם האמיתי, המהנדסים יכולים להתייעץ עם שסתום סולנואיד מיניאטורי זה:שסתום מיני סולנואיד דו כיווני 12V
1.2 שאלת ליבה: האם התנגדות DC מתכווננת?
כן, ניתן לכוונן את התנגדות ה-DC של הסליל בשסתום סולנואיד ואקום מיניאטורי דו-כיווני במהלך שלב התכנון. על ידי שינוי חומר הסליל, המבנה ותצורת הפיתול, המהנדסים יכולים לשלוט במדויק בהתנגדות, אשר משפיעה ישירות על זרם הפעולה של השסתום, הכוח המגנטי וביצועי התגובה.
1.3 שאלת ליבה: האם הגברת ההתנגדות מפחיתה זרם?
לפי חוק אוהם (I=U/RI=U/RI=U/R), כאשר מתח האספקה נשאר קבוע, הגדלת התנגדות ה-DC של הסליל תפחית את זרם המצב היציב-. קשר זה הוא בסיסי להבנת השינויים הבאים בכוח, ייצור חום וכוח מגנטי.
1.4 מבנה המאמר ומטרתו
מאמר זה בוחן את הנושא לעומק, מעקרונות חשמליים בסיסיים ותכנון סליל ועד אפקטים של ביצועים ואסטרטגיות הנדסיות, תוך שילוב יישום-בעולם האמיתי של Pinmotor כדי להדגים את הערך המעשי של אופטימיזציה של התנגדות.
2. יסודות החשמל של סלילי סולנואידים
2.1 חוק אוהם: הבסיס לזרם ולהתנגדות
חוק אוהם(I=U/RI)מגדיר את הקשר בין זרם, מתח והתנגדות. בפעולת DC- קבועה, סליל הסולנואיד מתנהג בעיקרו כעומס התנגדות. זרם ההפעלה תלוי לחלוטין במתח האספקה (U) ובהתנגדות DC (R) של הסליל.
ביישומי סולנואיד מיניאטורי, הזרם משפיע ישירות על הכוח המגנטי ועל מהירות הפעלת השסתום, מה שהופך בקרת התנגדות מדויקת לחובה.
2.2 בסיס פיזי של התנגדות DC
התנגדות ה-DC של הסליל מתבטאת כך:
R=ρL/A
אֵיפֹה:
- התנגדות ρ=של חומר החוט
- L=האורך הכולל של החוט
- שטח חתך =- של החוט
בחירת החומר, אורך החוט ועובי החוט הם אפוא שלושת הגורמים העיקריים הקובעים את התנגדות ה-DC של הסליל.
3. כיצד להתאים את התנגדות DC: אמנות עיצוב הסליל
3.1 שינוי חומר חוט: בחירת התנגדות
לחומרים שונים יש התנגדויות שונות, כגון נחושת, אלומיניום וסגסוגות מיוחדות. נחושת משמשת לרוב בשל מוליכות מעולה, חוזק מכני ויכולת הייצור שלה. אופטימיזציה של האיכות והאחידות של חוטי נחושת מאפשרת כוונון עדין- של ההתנגדות מבלי לשנות את החומר עצמו. בחלק מהיישומים-בדיוק גבוה, ניתן להשתמש בסגסוגות נחושת עם התנגדות- נמוכה כדי להפחית את אובדן הכוח וייצור חום.
3.2 שינוי קוטר החוט (חתך-): השיטה הישירה ביותר
קוטרים קטנים יותר מגבירים את ההתנגדות, בעוד שקטרים גדולים יותר מפחיתים אותה. בחירת קוטר חוט אמייל מתאים היא השיטה הפשוטה והנפוצה ביותר להתאמת התנגדות הסליל.
3.3 שינוי סיבובי סליל: אורך איזון וכוח מגנטי
הגדלת מספר סיבובי הסליל (N) מגדילה את אורך החוט הכולל (L), ומעלה את ההתנגדות. עם זאת, מספר הסיבובים קובע גם את הכוח המגנטי(F∝N⋅I), לכן פניות מוגזמות או לא מספקות עלולות לפגוע בביצועים. יש לשמור על איזון בשטח מוגבל.
3.4 שינוי מימדי ליבת סליל: איזון מרחב וביצועים
גודל ליבת הסליל קובע את שטח הפיתול הזמין, ומשפיע על הבחירות של קוטר החוט ומספר הסיבובים. אופטימיזציה של הליבה מאפשרת למהנדסים להשיג שילוב אידיאלי של התנגדות וכוח מגנטי בתוך עיצובים קומפקטיים.
4. השפעות השרשרת של התאמת התנגדות DC
4.1 השפעה על זרם הפעלה
עם מתח אספקה קבוע, הגדלת התנגדות הסליל תפחית את זרם-המצב היציב (III), ותהווה את הבסיס לכל השינויים בביצועים הבאים.
4.2 השפעה על צריכת החשמל
הכוח ניתן על ידי:
הגדלת ההתנגדות מפחיתה את הזרם, מה שעלול להפחית משמעותית את צריכת החשמל-השיקול המרכזי במכשירים רפואיים ניידים או במערכות אוטומציה-נמוכות.
4.3 השפעה על הכוח המגנטי
כוח מגנטי (F∝N⋅I) מושפע מזרם. אם ההתנגדות גדלה והזרם יורד בזמן שהסיבובים נשארים קבועים, הכוח המגנטי עלול להיחלש, ולהשפיע על מהירות הפעלת השסתום וכוח האחיזה. מהנדסים חייבים לאזן בזהירות את ההתנגדות לפעולה אמינה.
4.4 השפעה על יצירת חום
יצירת חום (Q=I²Rt) פרופורציונלית לריבוע הזרם. הפחתת הזרם על ידי הגדלת ההתנגדות מורידה משמעותית את החום, מאריכה את חיי בידוד הסליל והשסתום הכולל, ומשפרת את האמינות.
4.5 השפעה על מהירות תגובה
תגובת הסליל מוגדרת על ידי קבוע הזמן (τ=L/R). הגברת ההתנגדות מפחיתה את τ\\tauτ, ומשפרת תיאורטית את זמני העלייה והירידה של הזרם. עם זאת, אם הכוח המגנטי אינו מספיק, הפעלת השסתום בפועל עשויה להיות איטית יותר, ולכן נדרשת הערכה מקיפה.
5. סחר הנדסי-אסטרטגיות אופטימיזציה
5.1 עיצוב המבוסס על דרישות היישום
יישומי חום-נמוכים/נמוכים-: השתמש בסלילי-התנגדות גבוהים יותר וב-PWM או בהנעת זרם- קבועה כדי להפחית את ההספק והחום.
יישומי כוח מגנטי גבוה / תגובה מהירה: בחר סלילי התנגדות בינונית או נמוכה יותר, עם קירור אופטימלי לשמירה על תפוקה מגנטית.
עיצובים מיניאטוריים מוגבלים-: איזון במדויק את קוטר החוט, הסיבובים וגודל הליבה כדי להשיג ביצועים אופטימליים במקומות סגורים.
5.2 תיאום עם מעגלי נהיגה
אסטרטגיות נהיגה חכמות (PWM או -זרם קבוע) עוזרות להפחית את ההשפעה של שינויי התנגדות על כוח וכוח מגנטי, ומבטיחות פעולה יציבה ויעילה.
5.3 חשיבות החומרים והייצור
חוט אמייל-איכותי, טכניקות סלילה מדויקות וניהול תרמי יעיל חיוניים ליציבות ואמינות-לטווח ארוך של שסתומי סולנואיד מיניאטוריים.
6. מקרה לקוח של Pinmotor Medical Device
לקוח של מכשור רפואי Pinmotor השתמש בשסתומי סולנואיד ואקום מיניאטוריים דו-כיווניים במכשיר הנשמה נייד. לעיצוב המקורי היה התנגדות סליל נמוכה יחסית, וכתוצאה מכך:
- זרם יציב מופרז-
- צריכת חשמל גבוהה וייצור חום משמעותי
- אמינות מופחתת במהלך פעולה רציפה
על ידי התאמת סיבובי הסליל וקוטר החוט כדי להגדיל את התנגדות DC:
- זרם-מצב קבוע ירד בכ-25%, הפחתת צריכת החשמל
- כוח מגנטי נשאר מספיקכדי להפעיל באופן אמין שסתומים
- ייצור החום ירד בכ-40%, שיפור הבטיחות והאמינות של המכשיר
- זמן התגובה נשאר במסגרת דרישות התכנון, הבטחת בקרת זרימת אוויר מדויקת
מקרה זה מדגים את היתרונות המעשיים של אופטימיזציה של התנגדות סליל. מהנדסים התייחסו גם למפרטים שלשסתום סולנואיד מיניאטורי דו-כיווני DC 12 Vלהכוונה לאימות ובחירה.
7. מסקנה
התנגדות DC של סלילי שסתום סולנואיד ואקום מיניאטורי דו-כיווני היא פרמטר עיצובי קריטי. הגברת ההתנגדות יכולה להפחית את זרם ההפעלה ולהשפיע על צריכת החשמל, הכוח המגנטי, ייצור החום ומהירות התגובה. שילוב של אופטימיזציה של התנגדות עם מעגלי נהיגה מדויקים וטכניקות ייצור משפר את הביצועים והאמינות במכשירים רפואיים, מערכות אוטומטיות ויישומים מיקרופלואידיים. ככל שהדרישות למזעור, אינטליגנציה ויעילות גבוהה יגדלו, ייעול ההתנגדות יישאר מוקד מרכזי בתכנון שסתומי סולנואיד.
